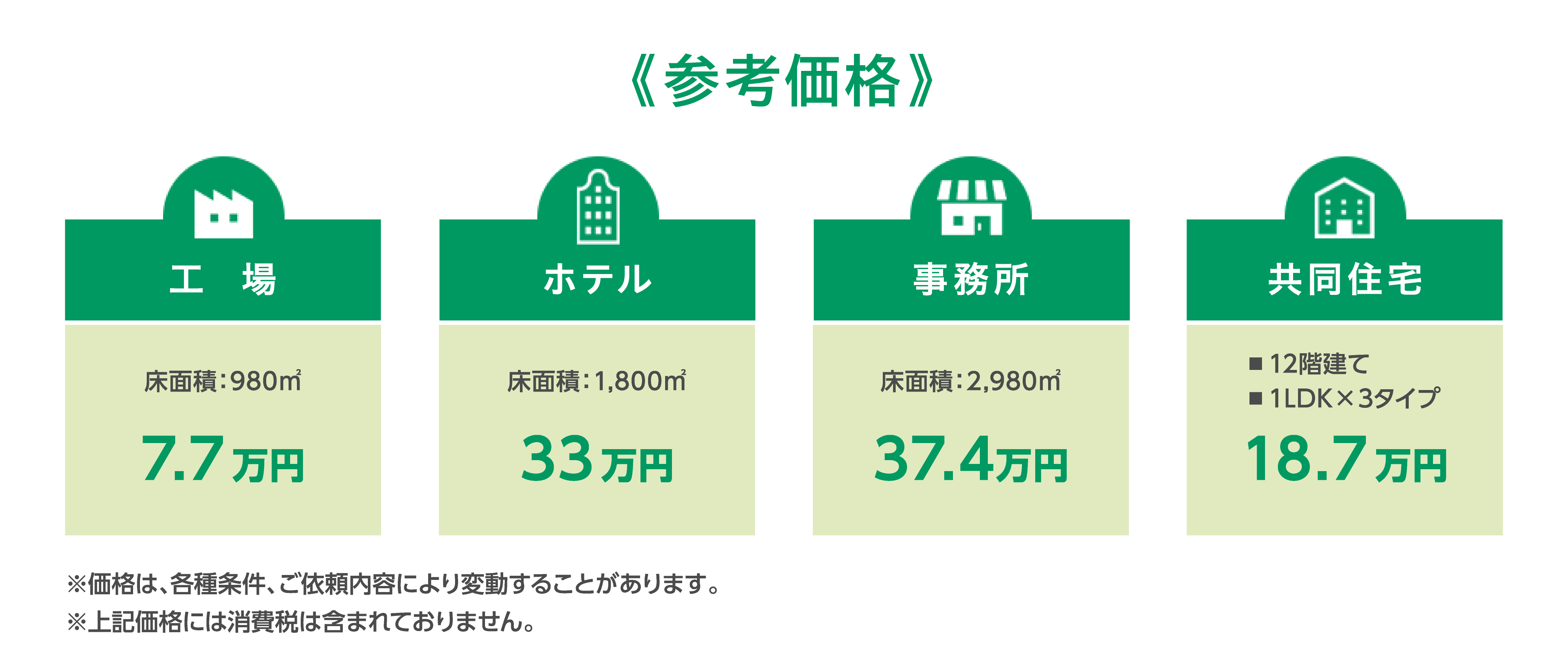

省エネ計算代行ご依頼の流れ～「必要な図面リスト」と「参考価格」～

2022.03.22 update

こんにちは。ＫＢＩ省エネサポーターです。今回のコラムでは、省エネ計算代行ご依頼の流れと、必要な図面リスト、参考価格のご紹介をさせていただきます。

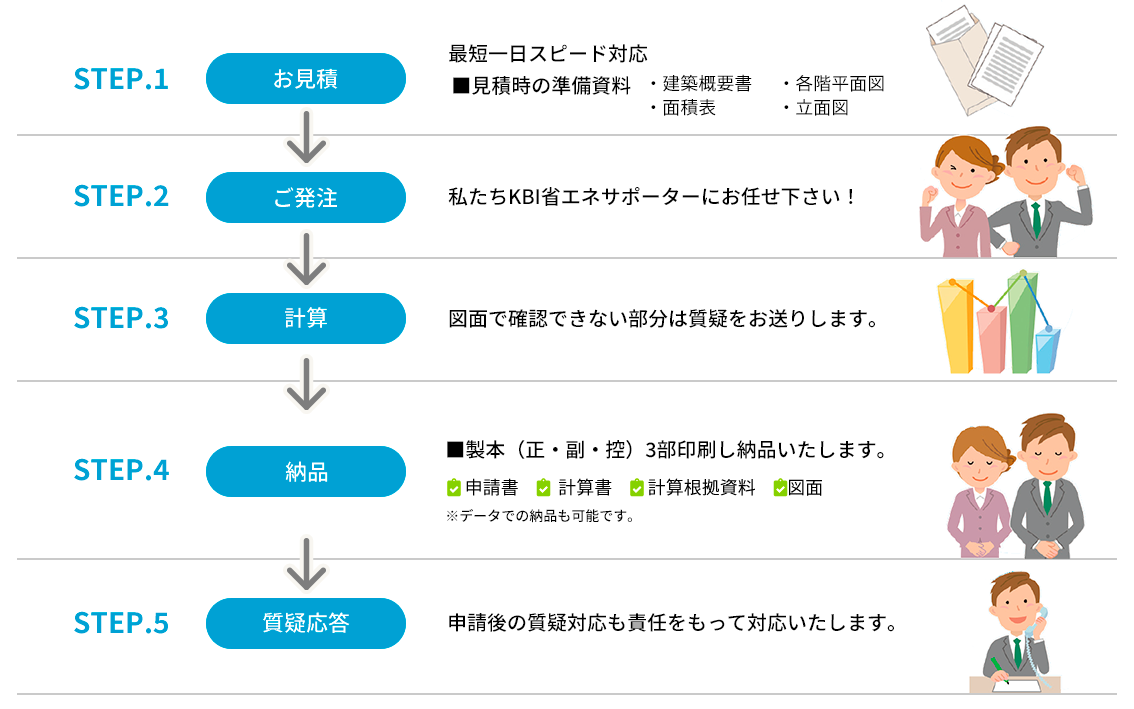

省エネ計算代行ご依頼の流れ

省エネ計算に必要な図面は？

< STEP３.計算 >にて必要となる、省エネルギー計算に必要な図面は以下の通りです。

省エネルギー計算に必要な図面リスト
○がついている資料はPDF、●はPDFとCAD図（DXF、JWC、DWGいずれか）の両方をご用意ください。
	項目	非住宅	住宅	ＣＡＳＢＥＥ	確認内容
	確認申請書の写し　[第一面]～[第五面]	○	○	○
意匠	概要書	○	○	○
	付近見取図	○	○	○
	配置図	○	○	●
	特記仕様書	○	○	○
	外部・内部仕上表	○	○	○
	求積図、面積表	○	○	○	室ごとの求積があれば添付ください。
	平面図（各階）	●	●	●
	立面図、断面図	●	●	●
	矩計図または、断面詳細図	●	●	●	構造体と断熱材の種類・厚さ・位置の確認（住宅は折り返し断熱の範囲を確認します。）
	平面詳細図	●	●	●
	建具配置図、建具表	○	○	○	複層ガラスの場合は空気層厚みの確認 Low-Eガラスの場合は日射取得型/日射遮蔽型の確認
	断熱範囲図	○	○
	耐火リスト		○		部材の構成、断熱仕様の確認
	昇降機	○	○		昇降機の種別、積載量・定格速度・速度制御方式の確認
	住設機器図（キッチン・ユニットバス・洗面化粧台）		○	○	節湯水栓・照明・浴槽断熱の確認
	外構図（植栽他）			○	植栽面積、中高木本数の確認
機械	機械特記仕様書	○		○	給湯の保温仕様の確認（CASBEEは配管材料など確認します。）
	空調換気設備図（機器表・系統図・平面図）	○	○	○	機器仕様、能力、系統、設置位置の確認（型番の記載をお願いします。）
	給排水衛生設備図（機器表・系統図・平面図）	○	○	○	給湯仕様、水栓仕様の確認（住宅の場合は、給湯配管方式（ヘッダー/先分岐）の確認をします。）（CASBEEは、給排水衛生設備全般を確認します）
	温水暖房設備図	○	○	○
電気	電気設備特記仕様書	○		○
	照明設備図（姿図、平面図）	○	○	○	器具仕様、消費電力、設置位置の確認
	幹線動力（系統図、平面図）			○
	コンセント（系統図、平面図）			○
	TV、電話、インターネット、防犯等弱電設備図（系統図、平面図）			○
	太陽光発電設備図	○	○	○	電池種類、発電容量、設置方式、方位角・傾斜角の確認
構造	構造特記仕様書			○
構造	伏図（各階）/部材リスト（梁・柱・床）		○	○	梁、柱の寸法、壁および床の躯体厚さの確認
その他	パース(外部・内部）			○	申請書類を作成します。
	コージェネレーション設備図	○	○	○	※設置がある場合はご相談ください。
	自動制御設備図	○	○	○	※設置がある場合はご相談ください。
